Ficha técnica
ZEISS·Microscopía óptica
AXIO EXAMINER

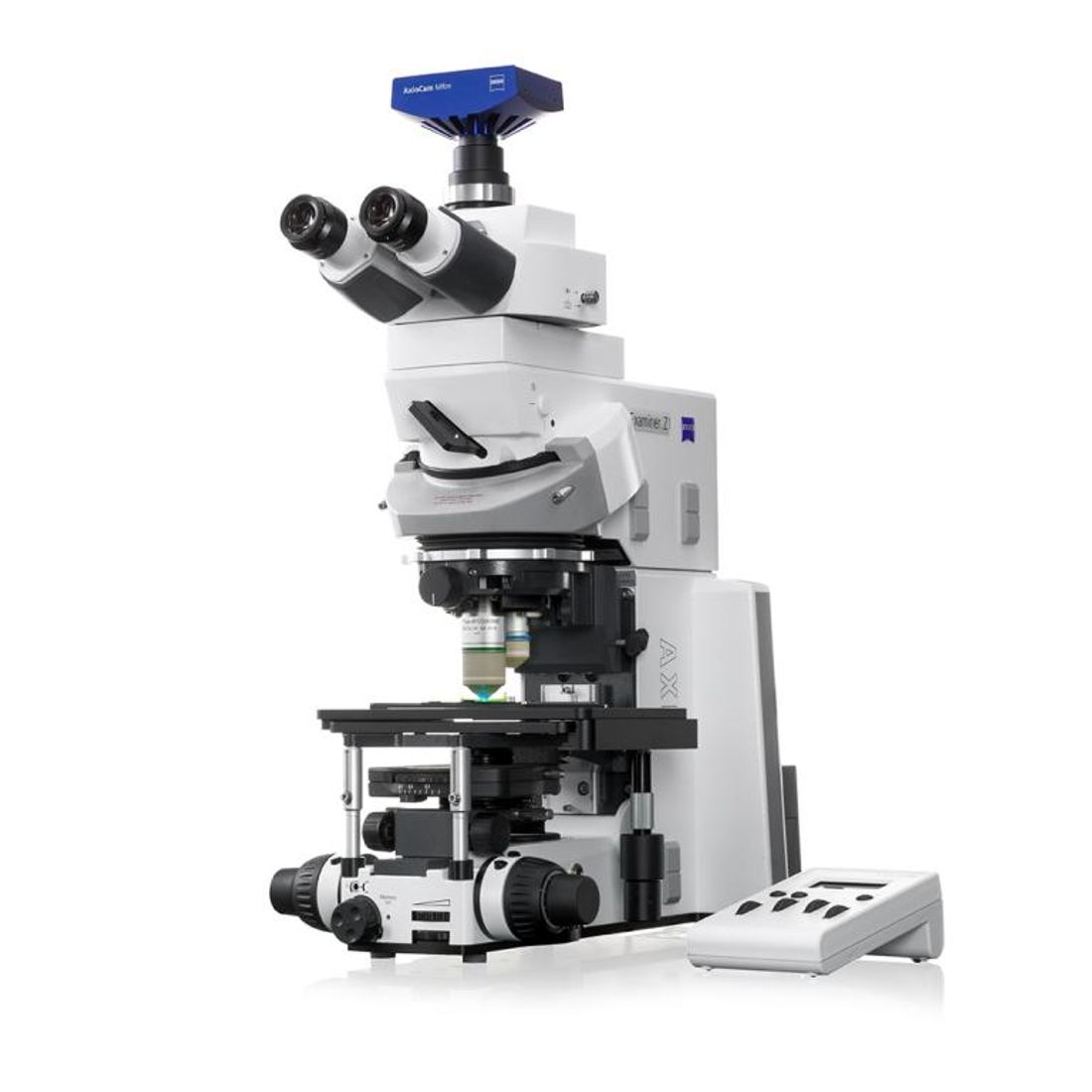

AXIO EXAMINER — microscopio óptico de Zeiss (Longitud parafocal: 45 mm).
1 / 2Descripción
Conoce el equipo
El Axio Examiner es un microscopio vertical de platina fija, diseñado específicamente para experimentos de fijación de membranas (patch-clamp) en células nerviosas y secciones de cerebro. Su diseño prioriza una vibración mínima y un amplio espacio libre alrededor de la muestra para acomodar accesorios de micromanipulación y fijación de membranas, permitiendo registros de un solo canal con bajo ruido y sin perturbaciones durante el experimento.
A diferencia de un microscopio convencional, en el Axio Examiner la platina permanece fija y de gran tamaño: esto permite reajustar el microscopio durante un experimento en curso sin alterar la delicada configuración experimental (electrodos, micromanipuladores) ya establecida sobre la muestra.
El sistema se configura combinando cuatro cuerpos superiores y dos cuerpos inferiores, con un amplio número de componentes y opciones de motorización, lo que permite adaptarlo a los requisitos específicos de cada laboratorio de electrofisiología.
Aplicaciones ideales
Resuelve tu aplicación
Principio de funcionamiento
Así trabaja por ti
Como microscopio de platina fija orientado a electrofisiología, el Axio Examiner opera en cinco etapas:
Estabilidad de la muestra
La platina permanece fija durante todo el experimento; es el cuerpo óptico el que se ajusta para enfocar, evitando perturbar los micromanipuladores y electrodos ya posicionados.
Iluminación y contraste sin tinción
Contraste de gradiente Dodt, DIC e IR-DIC permiten visualizar células individuales en tejido grueso sin teñir (p. ej. rodajas de cerebro), utilizando un deslizador polarizador con posiciones VIS e IR bajo el condensador.
Selección de objetivo
La torreta de objetivos (hasta 4 posiciones) mantiene el eje óptico en la posición frontal; los objetivos que no están en uso giran hacia la parte posterior, liberando espacio alrededor de la muestra.
Micromanipulación y registro eléctrico
El espacio despejado alrededor de la platina permite el acceso de electrodos de patch-clamp desde múltiples ángulos, con operación del microscopio desde la parte frontal para maximizar el espacio disponible para componentes externos de registro.
Documentación en paralelo
Módulos opcionales de fluorescencia, cámara dual (Emission Ratio Imaging, FRET) o sistemas de escaneo confocal/multifotónico documentan la actividad celular de forma simultánea al registro electrofisiológico.
Características destacadas
Lo que lo hace diferente
Platina fija de gran tamaño
Acceso total a la muestra; permite reajustes durante el experimento sin alterar la configuración de micromanipulación
Diseño de vibración mínima
Registros de un solo canal con bajo ruido, adecuados para patch-clamp de alta sensibilidad
Configuración modular
4 cuerpos superiores y 2 cuerpos inferiores combinables, con múltiples opciones de motorización
Contraste sin tinción
Contraste de gradiente Dodt, DIC e IR-DIC para observar células individuales en tejido denso
Objetivos dipping
Amplia variedad de objetivos de inmersión directa (dipping) propios de electrofisiología
Operación frontal
El microscopio se maneja desde el frente, maximizando el espacio para componentes externos de registro
Compatibilidad con captura avanzada
Compatible con sistemas de escaneo confocal (LSM, hasta 5 NDD en luz reflejada y transmitida) y microscopía multifotónica
Módulos reflectores Push&Click
Cambio rápido de analizadores en la torreta de reflectores
Software modular AxioVision
Módulos ampliables: Multichannel, Time Lapse, Fast Image Acquisition y Dual Camera (Emission Ratio Imaging, FRET)
Familia de estativos
Modelos de la familia
Axio Examiner.A1
Manual — Campo claro; opcionalmente iluminación oblicua y contraste de gradiente Dodt
Axio Examiner.D1
Semi-motorizado — Campo claro, iluminación oblicua y contraste de gradiente Dodt
Axio Examiner.Z1
Motorizado — Campo claro, iluminación oblicua, contraste de gradiente Dodt y fluorescencia de luz incidente, con enfoque de objetivo motorizado y torreta de reflectores motorizada
Especificaciones técnicas
Especificaciones
del AXIO EXAMINER
- Parfocal length
- 45 mm
- Parfocal length
- 75 mm
- Objective changer turret
- 1x, 2x or 4x
- Condenser numerical aperture
- 0.8
- Condenser numerical aperture
- 0.9
- Condenser numerical aperture
- 1.2
- Spacer
- 30 mm
- Free working distance
- more than 100 mm
- Objective lift distance
- more than 20 mm
- Tipo de microscopio
- Vertical, platina fija, para electrofisiología
- Configuración
- 4 cuerpos superiores + 2 cuerpos inferiores combinables
- Recorrido de enfoque (cuerpo inferior manual)
- 15 mm
- Elevación del objetivo
- 22 mm
- Torreta de objetivos
- Doble M27, DIC; 2 receptores M27 + 1 XYZ ajustable; receptor para corredera DIC (objetivos de 75 mm de longitud de comparación)
- Platina
- En cruz, 75 x 50 mm, accionamiento estacionario ergonómico
- Iluminación de luz transmitida
- Con diafragma de campo luminoso, pantalla difusora conectable, filtro antitérmico
- Técnicas de contraste
- Campo claro, iluminación oblicua, contraste de gradiente Dodt, DIC, IR-DIC, fluorescencia de luz incidente (según estativo)
- Polarizador
- Deslizante, 2 posiciones (VIS e IR) bajo el condensador
- Fuente de alimentación
- Externa, 90–246 V / 50–60 Hz / 225 VA, salida 0–12 V DC
- Software
- AxioVision, con módulos ampliables para electrofisiología
- Compatibilidad de captura avanzada
- Microscopios confocales LSM (hasta 5 NDD en reflejada/transmitida + GaAsP), sistemas multifotónicos
- Fabricante
- Carl Zeiss Microscopy GmbH
