ZEISS·Microscopía óptica
AXIO OBSERVER

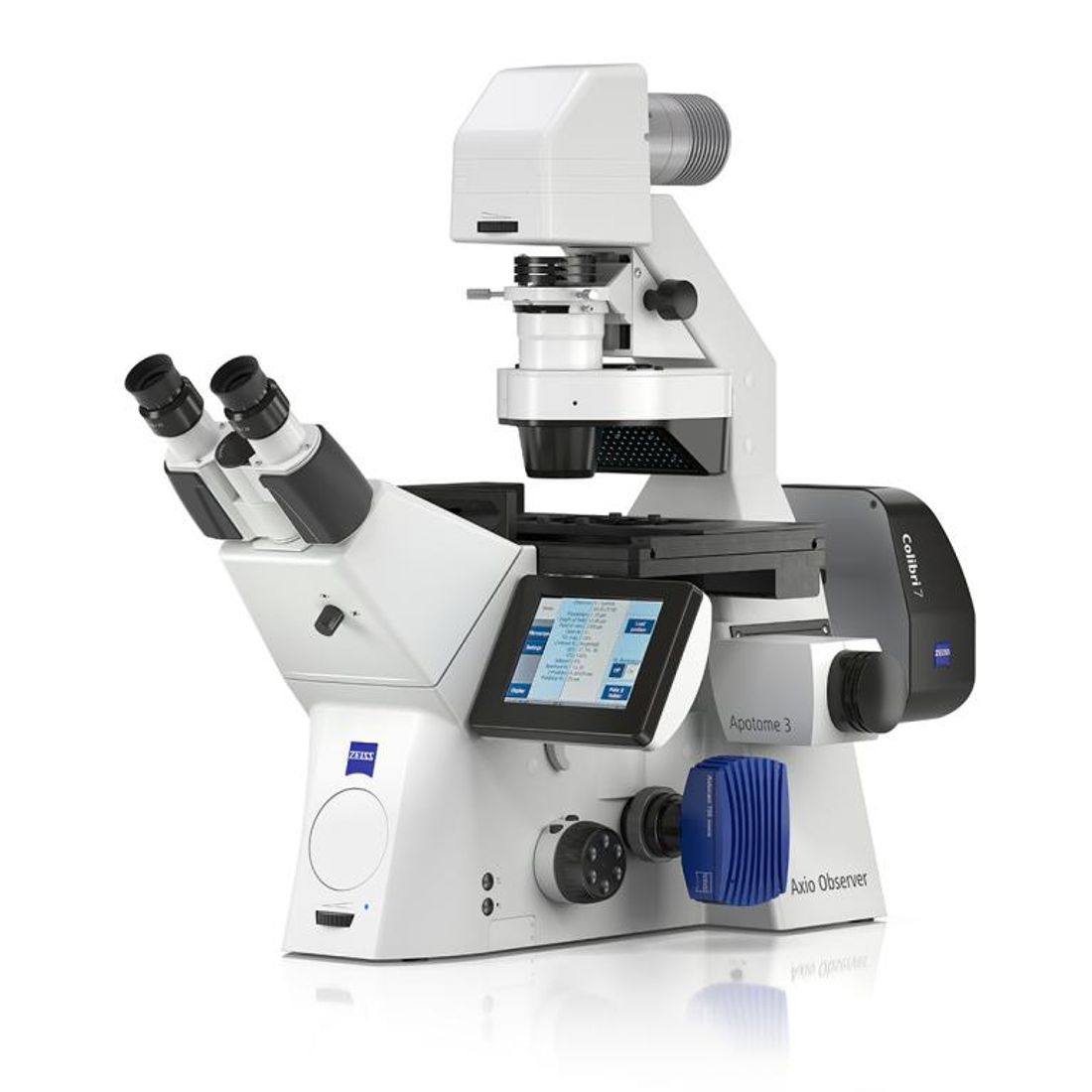

AXIO OBSERVER — microscopio óptico de Zeiss (Apertura de la platina: 10 mm).
1 / 2Descripción
Conoce el equipo
El Axio Observer es la plataforma invertida abierta y modular de ZEISS para captura de imágenes multimodal de muestras vivas y fijadas, desde widefield hasta superresolución. Su diseño invertido facilita el acceso directo a la muestra para micromanipulación (microinyección, ensayos celulares) y la alineación paralela con los objetivos.
Se ofrece en tres niveles de estativo según el grado de automatización requerido: Axio Observer 3 (manual), Axio Observer 5 (semi-automatizado) y Axio Observer 7 (totalmente motorizado, compatible con el módulo Autoimmersion). El sistema puede ampliarse progresivamente incorporando incubación, cámaras de alta resolución, seccionamiento óptico o superresolución según evolucionen los requisitos del laboratorio.
Aplicable en cultivo de células vivas (con y sin etiquetado), transfección, tejidos fijos con inmunofluorescencia, micromanipulación celular, observación de señales electrofisiológicas, y estudio de microbiomas, bacterias y levaduras.
Aplicaciones ideales
Resuelve tu aplicación
Principio de funcionamiento
Así trabaja por ti
Como plataforma de microscopio invertido con asistencia de IA, el Axio Observer opera en cinco etapas:
Selección de iluminación
Luz transmitida LED para contrastes convencionales (campo claro, DIC, contraste de fase, PlasDIC) o iluminación de fluorescencia LED multicolor (Colibri 5/7, Viluma 5/7, Xylis) según la aplicación.
Identificación automática de la muestra
El AI Sample Finder detecta el portamuestras, ajusta el enfoque y localiza la región de interés de forma automática, reduciendo el tiempo de preparación de minutos a segundos.
Captura a través del objetivo (diseño invertido)
La luz atraviesa la muestra desde abajo; los objetivos —incluyendo opciones Autocorr con corrección automática de aberración— captan la imagen mientras la parte superior de la platina queda libre para micromanipulación.
Estabilización y seccionamiento óptico
Definite Focus 3 compensa la deriva de enfoque en experimentos prolongados o time-lapse; Apotome 3 genera secciones ópticas mediante iluminación estructurada para eliminar luz desenfocada en muestras de fluorescencia.
Adquisición y documentación
La cámara Axiocam seleccionada (o el adaptador dual Duolink para dos canales espectrales simultáneos) captura la imagen final, procesada y documentada mediante el software ZEN.
Características destacadas
Lo que lo hace diferente
AI Sample Finder
Detección automática del portamuestras, enfoque y localización de la región de interés; reduce el tiempo de inicio de minutos a segundos
Plataforma abierta y modular
Combina tecnologías desde widefield hasta seccionamiento 3D y superresolución; escalable según necesidades futuras
Apotome 3
Seccionamiento óptico por iluminación estructurada, con imágenes de alto contraste incluso en muestras gruesas
Definite Focus 3
Compensación activa de la deriva de enfoque en experimentos de cámara rápida o multiposición de larga duración
Módulo Autoimmersion (Axio Observer 7)
Gestión automatizada del medio de inmersión en agua, sin intervención manual, para objetivos de inmersión
Iluminación LED multicolor de alta velocidad
Colibri 5/7 y Viluma 5/7 para fluorescencia, con cambio rápido de longitud de onda y menor estimulación cruzada
Acceso directo a la muestra
Diseño invertido compatible con micromanipuladores (Narishige, Eppendorf, Luigs & Neumann) para inyección y ensayos celulares
Imágenes espectrales simultáneas (Duolink)
Captura a alta velocidad en dos canales espectrales separados de forma simultánea
Objetivos Autocorrectores
Ajuste de corrección óptica mediante deslizador en ZEN, para mantener contraste nítido en profundidad de la muestra
Compatibilidad con incubación
Combinación de carcasas, incubadoras y portamuestras para control de CO₂, O₂ y temperatura en muestras vivas
Especificaciones técnicas
Especificaciones
del AXIO OBSERVER
- Apertura de escotilla de escenario
- 10 mm
- Diámetro de escenario estándar
- 24 mm
- Diámetro de escenario estándar
- 48 mm
- Diámetro de escenario estándar
- 72 mm
- Dimensiones de escenario mecánico
- 130x85 mm
- Dimensiones de escenario de especímenes
- 250x230 mm
- Dimensiones de escenario de escaneo
- 130x100 mm
- Dimensiones de marco de montaje
- 76x26 mm
- Dimensiones de marco de montaje
- 160x110 mm
- Diámetro de filtro
- 32 mm
- Tamaño de binocular
- 45°/23
- Tamaño de ergotube binocular
- 25°/23
- Ajuste horizontal de ergotube
- 50 mm
- Apertura numérica de condensador LD
- 0.55
- Apertura numérica de condensador LD
- 0.35
- Potencia de bombilla halógena
- 12 V 100 W
- Tamaño de paso Z
- 10 nm
- Rango de viaje Z-drive manual
- 2 mm
- Precisión Z-drive manual
- 0.2 mm
- Rango de viaje Z-drive extendido
- 13 mm
- Cable de extensión para control de escenario
- 1.6 m
- Cable de extensión para iluminadores
- 2 m
- Tipo de microscopio
- Óptico invertido, plataforma modular abierta
- Niveles de estativo
- Axio Observer 3 (manual), Axio Observer 5 (semi-automatizado), Axio Observer 7 (motorizado)
- Detección de muestra
- AI Sample Finder (IA para enfoque y localización automática)
- Compensación de enfoque
- Definite Focus 3
- Seccionamiento óptico
- Apotome 3 (iluminación estructurada)
- Iluminación de fluorescencia
- Colibri 5, Colibri 7, Viluma 5, Viluma 7, Xylis (LED blanca sin tiempo de calentamiento)
- Técnicas de contraste
- Campo claro, DIC, PlasDIC, contraste de fase, iHMC (contraste de modulación Hoffmann mejorado)
- Objetivos especiales
- Autocorr (corrección automática), inmersión en agua y aceite de silicona, larga distancia de trabajo, incubación
- Módulo de inmersión automatizada
- Autoimmersion (disponible en Axio Observer 7)
- Adaptador multicanal
- Duolink (captura simultánea en dos canales espectrales)
- Posicionamiento de alta precisión
- Platina Piezo, Z-Piezo con rango de hasta 500 µm
- Cámaras compatibles
- Portfolio ZEISS Axiocam (p. ej. Axiocam 506 mono, 702 mono, entre otras según aplicación)
- Accesorios de micromanipulación
- Compatible con Narishige, Eppendorf y Luigs & Neumann
- Incubación
- Carcasas, incubadoras y control de CO₂/O₂ combinables
- Software
- ZEISS ZEN Imaging Software
- Fabricante
- Carl Zeiss Microscopy GmbH
Nota: Existe también la variante Axio Observer para Materiales, un microscopio invertido de luz reflejada para metalografía (análisis de inclusiones no metálicas, tamaño de grano), disponible igualmente en tres niveles de motorización.
